تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع: | آلة الحفر الاتجاهي الأفقي ، جهاز الحفر | قوة: | 194kw ، Commins محرك ديزل |
|---|---|---|---|
| قوة التراجع: | 45 طن / 450 كيلو نيوتن | الاستخدام: | طريقة الخندق ، وضع الكابلات ، خط الأنابيب ، هندسة الترسيب الأفقية ، حماية البيئة ، الأنابيب البعيدة |
| شهادة: | م | اللون: | حسب الطلب |
| الصناعات المعمول بها: | أعمال البناء | بحجم: | 7.2 (الطول) × 2.25 (العرض) × 2.45 (الارتفاع) م |
| السكتة الدماغية التغذية: | 3500 م | ||
| تسليط الضوء: | Hydraulic Horizontal Drilling Equipment,HDD Horizontal Directional Drilling Machine,Hydraulic Horizontal Drilling Rig |
||

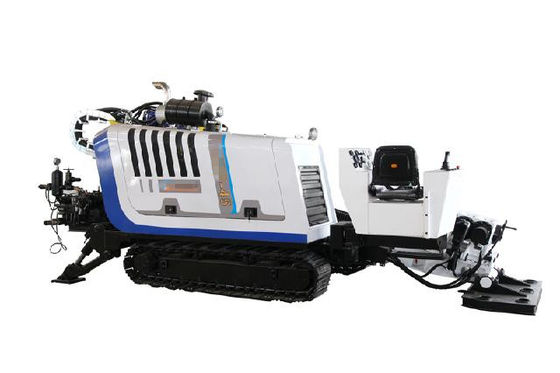

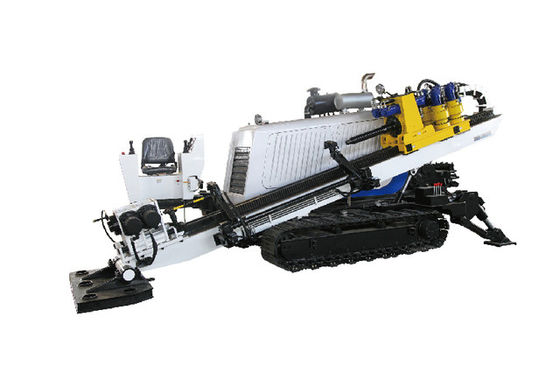

TYZ-45 الحفارات الاتجاهية الأفقية الهيدروليكية
الميزات التقنية الرئيسية:
يتميز جهاز الحفر الموجه بدون خنادق من نوع TYZ-45 بهيكل متقدم وبسيط ، وكفاءة عالية ودرجة حرارة منخفضة للزيت.يتم اختيار المكونات الهيدروليكية الرئيسية والمحرك ومضخة الطين من المنتجات ذات العلامات التجارية الشهيرة المحلية والأجنبية.تعتمد الآلة الرئيسية على مسارات فولاذية وأحذية مطاطية ، وهي مناسبة للمشي على جميع أنواع الطرق.يمكن أن يضمن أن جهاز الحفر مناسب لإعداد الحفر ضمن نطاق زاوية الحفر الكامل ، فإن جهاز الحفر لديه استقرار جيد ، والشكل العام جميل.
1. جهاز الحفر يعتمد مفهوم التصميم للصاري القصير ، وهو خفيف الوزن ومريح للعمل.يستخدم جهاز تحكم عن بعد سلكي للمشي.الأجزاء الداعمة الرئيسية هي منتجات معروفة في الداخل والخارج.
2. يتميز محرك الديزل Cummins EFI بانبعاثات منخفضة وضجيج منخفض.باستخدام تكنولوجيا التحكم المتقدمة دوليًا ، فهي ليست أكثر ملاءمة للبناء الحضري فحسب ، بل تقلل أيضًا من استهلاك الطاقة للحفارة في ظل ظروف عدم التحميل.
3. يتم تدوير رأس الطاقة بأربعة محركات ، مع عزم دوران كبير ووظيفة تنظيم السرعة بدون خطوات.
4. يتم دفع سحب رأس الطاقة بواسطة أربعة محركات مجهزة بمخفض ، ناقل للحامل والترس ، استقرار جيد وكفاءة عالية.
5. تكون مضخة الطين على شكل محرك هيدروليكي وسرعة ميكانيكية متغيرة ، والتي يمكنها ضبط الضغط وحجم المضخة بمرونة.
6. يتبنى المسار مسار فولاذي وأحذية مطاطية ، والتي يمكنها تحمل حمولة عالية والمشي على الطرق المختلفة.
7. أدوات الحفر الداعمة الكاملة ، باستخدام أنبوب الحفر φ83 × 3000mm ، ويمكن تخصيصها وفقًا لمتطلبات المستخدم.
المواصفات الفنية الرئيسية:
|
بند |
تخصيص |
|
محرك |
Commins 6CTA8.3-C260 194KW (2200r / min) |
|
دفع / سحب القوة |
450 كيلو نيوتن |
|
عزم الدوران |
16000N · م |
|
سرعة دوران المغزل |
0-48 / 0-96r / دقيقة |
|
نظام الدفع / التراجع |
رف وترس |
|
ضربة التغذية |
3500 م |
|
قطر حفرة الطيار |
70170 |
|
زاوية الحفر |
8-20 درجة |
|
ضغط النظام الهيدروليكي |
20 ميجا باسكال |
|
أقصى تدفق لمضخة الطين |
450/600 (اختياري) لتر / دقيقة |
|
أقصى ضغط لمضخة الطين |
8MPa |
|
حجم القضيب |
φ83 × 3000 مم |
|
سرعة المشي |
1.5-3 كيلومتر / ساعة |
|
بحجم |
7.2 (الطول) × 2.25 (العرض) × 2.45 (الارتفاع) م |
|
وزن |
11 ت |
