تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | حفارات التنقيب عن المعادن | نموذج: | GK180 |
|---|---|---|---|
| تشاك: | ظرف هيدروليكي | الجهد االكهربى: | 220 فولت / 380 فولت |
| وزن: | 750 كجم | الاستخدام: | آبار المياه والسكك الحديدية والحفر الأساسي والتنقيب المادي |
| عمق الحفر (م): | 180،150،100،70،50،30 | قطر أنبوب الحفر (مم): | 42،50 |
| تسليط الضوء: | Geological Drilling Rig Machine,Hydraulic Core Drilling Machine,Geological Core Drilling Machine |
||

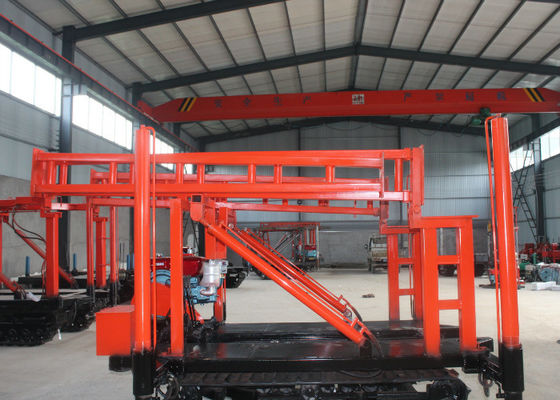

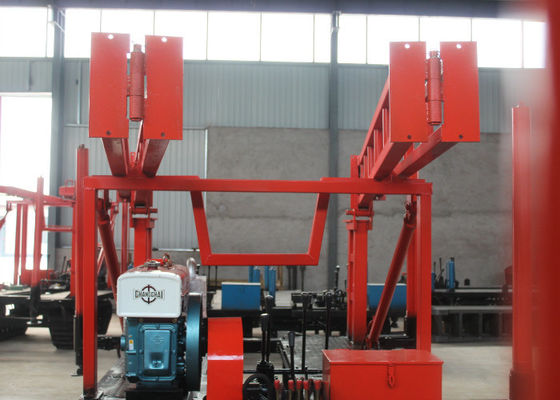

آلة الحفر الأساسية الجيولوجية المدمجة GK180 للتعدين
تم تطوير جهاز الحفر GK-180-1 لتجميع مزايا أجهزة الحفر المختلفة.يستخدم النوع الجديد من جهاز الحفر ذو الثقب الضحل بشكل أساسي في المسح الجيولوجي الهندسي ويستخدم ثانياً في الحفر الأساسي.
التطبيق والنطاق
1.1 الاستقصاء الجيولوجي الهندسي للسكك الحديدية والطاقة الكهرومائية وحركة المرور والجسور وأساسات السدود والمباني الأخرى.
1.2 الحفر الأساسية الجيولوجية والتنقيب المادي.
1.3 الجص الصغير كونفوشيوس ، حفر حفرة الحفر.
1.4 حفر الآبار الصغيرة.
جهاز الحفر مجهز بآلية نعمة بطاقة مثبتة على الكرة مع ستة قضبان حفر نشطة جانبية.لا يمكن لنموذج المنفعة تنفيذ قضيب التوقف والسقوط.ولها مزايا كفاءة العمل العالية والتشغيل المريح والسلامة والموثوقية.إنه صغير الحجم وصغير الحجم وخفيف الوزن وقوي في التحلل وسهل الإزالة.
الميزات:
(1) وجود آلية تغذية ضغط الزيت ، وتحسين كفاءة الحفر ، والحد من كثافة اليد العاملة للعمال.
(2) الكرة لآلية عقد بطاقة تشاك ، ومجهزة بآلية تحديد المواقع يمكن تنفيذ قضيب بدون توقف.
(3) وهي مزودة بتعليمات قياس الضغط في الجزء السفلي من ضغط التجويف ، وسهلة لإتقان الحفرة.
(4) التعامل مع المركزة ، وسهل التشغيل.
(5) الهيكل مدمج ، يتم تثبيت الحفر والمحرك على نفس القاعدة ، مساحة صغيرة مشغولة.
(6) خفيفة الوزن ، وقابلة للتحلل قوية ، وسهلة للتحرك ، ومناسبة للعمل العادي أو الجبل.
(7) مجهزة حارس الأمن ، وتسليط الضوء على خصائص تصميم أنسنة المعدات.
(8) إلى قاع اسطوانة الزيت ومحور صندوق المحور الرأسي بجوز ثابت ، يحسن موثوقية جهاز الحفر.
معلمة المنتج
|
حفر بريمة |
|
|
قطر الحفر (مم) |
75،91،110،130،150،300 |
|
عمق الحفر (م) |
180،150،100،70،50،30 |
|
قطر أنبوب الحفر (مم) |
42،50 |
|
زاوية الحفر (°) |
90 ~ 75 |
|
حجم المعدات (L * B * H) |
1750 * 780 * 1273 (مم) |
|
وزن منصة الحفر (باستثناء المحرك) |
595 |
|
جيراتور |
|
|
سرعة المغزل (أربعة ترس) (ص / دقيقة) |
71،182،310،790 |
|
أقصى ضغط تغذية المغزل (KN) |
15 |
|
قوة الرفع القصوى للمغزل (KN) |
25 |
|
أقصى عزم دوران لمغزل المغزل (KN • m) |
1.5 |
|
تجميع الونش |
|
|
قوة الرفع القصوى للونش (حبل واحد) |
20 |
|
سرعة البكرة (r / min) |
20،39،85،170 |
|
سرعة بكرة بكرة (م / ث) |
0.172،0.345،0.738،1.476 |
|
قطر بكرة (مم) |
140 |
|
قطر حبل السلك (مم) |
9.3 |
|
كثافة حبل الأسلاك (م) |
40 |
|
قطر الفرامل (مم) |
278 |
|
عرض نطاق الفرامل (مم) |
50 |
|
مضخة مياه |
|
|
نوع المضخة |
تعمل اسطوانة واحدة أفقية مزدوجة |
|
أقصى إزاحة (المحرك) (لتر / دقيقة) |
95 (77) |
|
ضغط العمل (الأم) |
1.2 |
|
قطر الاسطوانة (مم) |
80 |
|
شوط المكبس (مم) |
100 |
|
الحد الأقصى للضغط المسموح به (Mpa) |
1.2 |
|
مضخة وقود |
|
|
نوع مضخة الزيت |
YBC -20/125 |
|
الضغط الاسمي (Mpa) |
12.5 |
|
التدفق المقدر (مل / ص) |
20 |
|
السرعة المقدرة (ص / دقيقة) |
800-1500 |
|
محرك ديزل أو محرك |
|
|
محرك ديزل |
ZS 1115 |
|
الطاقة المقدرة (KW) |
16.2 |
|
السرعة المقدرة (ص / دقيقة) |
2200 |
|
الضغط المقدر (Mpa) |
11 |
|
نوع المحرك |
Y160 - 4 |
