تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: ISO,CE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: حالات خشبية حزمة التصدير القياسية
وقت التسليم: 10-20 يوم عمل
شروط الدفع: T / T ، L / C ، T / T ، ويسترن يونيون
القدرة على العرض: بناء على الاقتباس المفصل
نوع: |
جهاز الحفر الهندسي |
الطاقة (W): |
22-28kw |
الجهد االكهربى: |
380 فولت |
البعد (L * W * H): |
2177 * 950 * 1863 مم |
اللون: |
مخصص |
خاصية: |
كفاءة حفر عالية |
وزن: |
1300 كجم |
نوع الطاقة: |
ديزل وكهرباء |
نوع: |
جهاز الحفر الهندسي |
الطاقة (W): |
22-28kw |
الجهد االكهربى: |
380 فولت |
البعد (L * W * H): |
2177 * 950 * 1863 مم |
اللون: |
مخصص |
خاصية: |
كفاءة حفر عالية |
وزن: |
1300 كجم |
نوع الطاقة: |
ديزل وكهرباء |

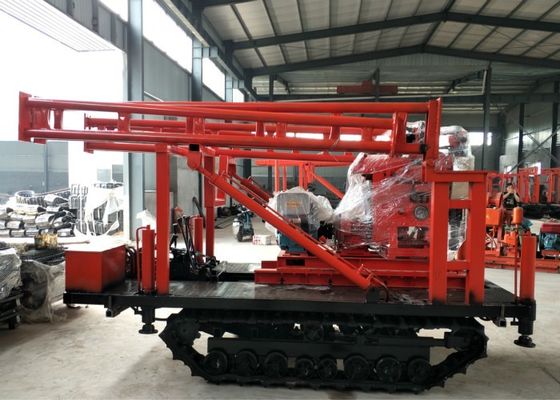

معدات حفر الماس الأساسية XY-2
وصف المنتج
جهاز الحفر الأساسي XY-2 هو جهاز حفر جديد تم تطويره لتلبية الطلب المتزايد لكل من المستخدمين وتطوير الصناعة الجيولوجية.يتم تطبيقه على الهندسة الجيولوجية ، الجيولوجيا المائية والهندسة ذات القطر الكبير.مثقابها بشكل رئيسي من الماس والتنغستن ذي الرؤوس.
خاصية
منصة الماس XY-2 خفيفة الوزن وسهلة النقل.وهي تعتمد على محرك الديزل Deutz F3L 912 أو المحرك الكهربائي 22KW ونطاق سرعتها واسع.بفضل ترتيب حبله ، يمكن للونش تجنب تشابك الحبل وإبطاء تآكله.عند التشغيل على مستوى السرعة العالية ، يمكن لحزام النقل الخاص به أن يجعل منصة الماس الأساسية ناعمة في التكوين غير المتساوي وبالتالي تقلل من خطر التلف والفشل الميكانيكي.
الخصائص الرئيسية
1 ، مع جهاز التغذية الهيدروليكية ، وكفاءة الحفر العالية.
2 ، وعزم دوران كبير قطر حفرة عزم الدوران.
3 ، مزودة بآلية لقط بطاقة الكرة ، والتي يمكن أن تحقق القطب غير مقلوب ، وكفاءة عالية.
4 ، يتميز جهاز الحفر بمزايا الهيكل المدمج ، الحجم الصغير ، الوزن الخفيف ، التحلل القوي ، سهولة التعامل.
المقياس التقني
1. قدرة الحفر
|
نوع الحفر |
عمق الحفر |
|
حفر كومة الأساس |
100 م (328 قدمًا) |
|
حفر الآبار الجيولوجية المائية |
150 م (492 قدمًا) |
|
حفر الاساسات |
600 م (1968 قدم) |
2. المدورة
|
نوع محرك الطاقة |
منصة ديزل الماس الأساسية |
جهاز الحفر الأساسي الماسي الكهربائي |
|
سرعة موجبة (ص / دقيقة) |
92 ، 152 ، 230 ، 330 ، 293 ، 485 ، 734 ، 1056 |
92 ، 152 ، 230 ، 330 ، 293 ، 485 ، 734 ، 1056 |
|
السرعة السلبية (ص / دقيقة) |
81 ، 258 |
81 ، 258 |
|
ماكس.عزم الدوران للمغزل |
2.1 كيلو نيوتن (1548 رطل قدم مربع) |
2.1 كيلو نيوتن (1548 رطل قدم مربع) |
|
معرف المغزل |
93 ملم (3.66 بوصة) |
93 ملم (3.66 بوصة) |
3. رافعة
قدرة الرفع (ثلث الحبل): 31300 ، 12600 ، 8800 نيوتن (7034 ، 2831 ، 1978 رطل)
سرعة رفع الحبل السلكي (الحبل الثالث): 0.64 ، 1.05 ، 1.6 ، 2.3 م / ث (2.1 ، 3.44 ، 5.25 ، 7.54 بوصة / ثانية)
قطر حبل السلك: 12.5 مم (0.49 بوصة)
قطر الأسطوانة لجهاز الحفر الماسي: 194 مم (7.64 بوصة)
قطر حافة الفرامل: 360 ملم (14.17 بوصة)
طول الأسطوانة: 150 مم (5.91 بوصة)
عرض نطاق الفرامل: -90 مم (3.54 بوصة)
سعة الأسطوانة: 80 م (262.4 قدم)
4. جهاز السفر
شوط اسطوانة التراجع لجهاز الحفر الماسي: 600 مم (23.62 بوصة)
المسافة بين جهاز الحفر والثقب: 420 مم (16.54 بوصة)
5. نظام الضغط
معرف الاسطوانة: 70 مم (2.76 بوصة)
قطر قضيب الاسطوانة: 35 مم (1.38 بوصة)
ماكس.ضغط منصة الماس الأساسية: 45 كيلو نيوتن (10116 رطل)
ماكس.قوة الرفع: 60 كيلو نيوتن (13488 رطل)
شوط الأسطوانة: 550 مم (21.65 بوصة)
6. مضخة الزيت
النوع: حفار الماس الأساسية CBF-E416-AL
الإزاحة: 16 لتر / دقيقة (4.22 جالون أمريكي / دقيقة)
السرعة (ص / دقيقة): 1500
ضغط العمل: 8 ميجا باسكال (1160 رطل لكل بوصة مربعة)
ماكس.الضغط: 20 ميجا باسكال (2901 رطل لكل بوصة مربعة)
7. قضيب الحفر
(1) كيلي سداسية: Φ89 × 79 مم ، Φ76 × 66 مم ، Φ60 × 53 مم
(.503.50 × 3.11 بوصة ، Φ3.0 × 2.60 بوصة ، Φ2.36 × 2.09 بوصة)
(2) Φ89 مم ، Φ71 مم ، Φ50 مم (Φ3.50 بوصة ، Φ2.80 بوصة ، Φ1.97 بوصة)
8. محرك قوة
منصة ماسية أساسية بمحرك ديزل Deutz F3L 912 28KW (37.5HP) 1500 دورة في الدقيقة
منصة ماسية مع محرك كهربائي Y180L-4 22KW (29.5HP) 1470 دورة في الدقيقة
9. الأبعاد (L × W × H): 2177 × 950 × 1863 مم (85.71 × 37.40 × 73.35 بوصة)
10. وزن المثقاب (بدون وحدة الطاقة): حوالي 1300 كجم (2867 رطل)
