تفاصيل المنتج:
شروط الدفع والشحن:
|
| الكلمة الرئيسية: | جهاز حفر الاستكشاف الهيدروليكي | الصناعة المعمول بها: | أعمال البناء والطاقة والتعدين |
|---|---|---|---|
| نوع الطاقة: | ديزل | البعد (L * W * H): | 5600 * 2120 * 2650 مم |
| الجهد االكهربى: | 220 فولت / 380 فولت | وزن: | 8000 كجم |
| خاصية: | كفاءة حفر عالية | سرعة الدوران: | 14-650 ص / دقيقة |
| القوة / السرعة المقدرة: | 76 كيلو واط / 2400 دورة في الدقيقة | أنبوب الحفر: | قطر 64 مم ، طول 3000 مم |
| الاستخدام: | بئر ماء | عمق الحفر: | 400 م / 800 م |
| تسليط الضوء: | Water Well Rotary Drilling Rig,Water Well Exploration Drilling Rig,Mineral Exploration Drilling Rig |
||

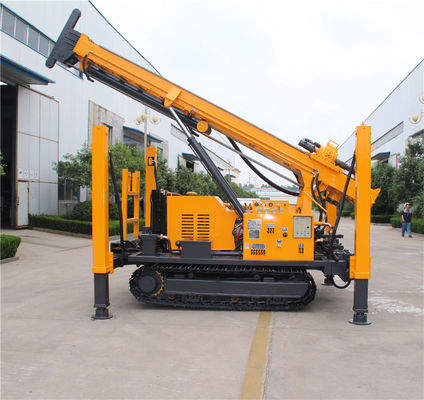

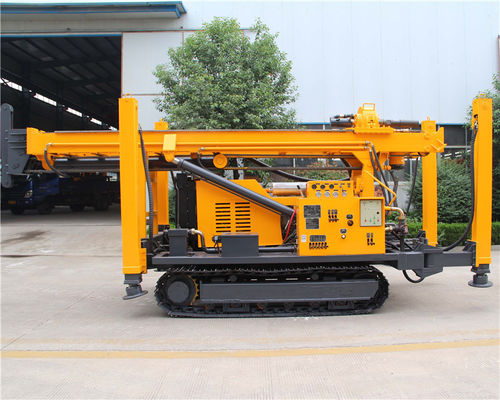

جهاز حفر الاستكشاف المعدني الهيدروليكي 800m بئر
معلومات المنتج:
جهاز حفر JDL-400 هو جهاز حفر آبار المياه الذي يمزج جهاز حفر الطين وجهاز حفر الهواء في جهاز واحد.تتبنى ناقل الحركة الأوتوماتيكي اليدوي AMT ، والمخاوف الأمامية من الدرجة 10 ، والتروس العكسية من الدرجة 2.التبديل الإيجابي والسلبي حساس ومريح.بالمقارنة مع ناقل الحركة الهيدروليكي ، يمكن مضاعفة كفاءة الإرسال ، وتقليل استهلاك الطاقة بنسبة 35٪ ، مما يجعل الآلة أكثر كفاءة وموفرة للطاقة.
الميزة الأساسية
1. يستخدم جهاز الحفر علبة تروس أوتوماتيكية ، والتي لديها مجموعة واسعة من السرعات (14-650 دورة في الدقيقة) ، يمكنها إخراج عزم الدوران الكبير (Max.13400N.m) ، والتحكم السهل في السرعة.
2. الحفارة تتبنى آلية مزدوجة السرعة طويلة السكتة الدماغية ، تصل شوط رأس الطاقة إلى 3400MM لزيادة كفاءة الحفر وتقليل حدوث السد وحوادث الحفر.
3. يستخدم جهاز الحفر مضخات الزيت المزدوجة لتزويد النفط.عند التغذية ، يستخدم مضخة واحدة.عند رفع الأنابيب ، يتم الجمع بين المضخات المزدوجة.فقدان الطاقة منخفض والوقت الإضافي قصير.
4. الحفار يعتمد على الوظيفة الرئيسية للنقل الميكانيكي ، بالمقارنة مع النقل الهيدروليكي ، وفقدان طاقة الحفار صغير ، وتكلفة الحفر أقل.
5. يحتفظ جهاز الحفر بجزء من الواجهة الوظيفية في النظام الهيدروليكي حتى نتمكن من توسيع الوظيفة وفقًا للمتطلبات التكنولوجية لمختلف المستخدمين.
المعايير الفنية
| اكتب JDL-400 | |||
| قدرة الحفر | عمق الحفر | 400 م | |
| بئر (الشبت) ضياء. | 115-350 مم | ||
| نظام التغذية | قدرة الرفع | 180 طن | |
| قدرة اقتحام | 9 طن | ||
| محرك الأقراص | سرعة الدوران | 14-650 ص / دقيقة | |
| ماكس.عزم الدوران | 13400 نيوتن | ||
| طريقة الحفر | الدوران الميكانيكي للرأس العلوي ، والتغذية الهيدروليكية ، والعمل مع مضخة الطين أو DTH | ||
| طبقة التربة الرخوة وصخور السرير (الصلابة: F6-20) | |||
| وحدة الطاقة | نوع المحرك | YN33GBZ | |
| القوة / السرعة المقدرة | 76 كيلو واط / 2400 دورة في الدقيقة | ||
| سعة الونش | ونش أداة هيدروليكية | 1.5 طن | |
| ونش ميكانيكي | 3 طن | ||
| أنبوب الحفر | أنبوب الحفر ضياء. | 76/89/102 مم | |
| طول أنبوب الحفر | 3000 ملم | ||
| ضاغط الهواء | استهلاك الهواء | 16-35 م 3 / دقيقة | |
| ضغط جوي | 10.5-24.6 بار | ||
| الشاسيه الزاحف | سرعة المشي | 0-2 كيلومتر / الساعة | |
| زاوية التسلق | 20 درجة | ||
| البعد | المواصلات | 5600 * 2120 * 2650 مم | |
| العمل | 3800 * 3250 * 6700 مم | ||
| وزن | 8000 كجم | ||
1. جزء المشي:
مدفوعة بمحرك غاطس عالي العزم ، باستخدام مسارات فولاذية 43 * 135 * 400 ، يمكن أن تصل سرعة الحركة إلى 2.5 كم / ساعة.القوة قوية ودائمة.
2. جزء الطاقة:
يتم اعتماد محرك الديزل التوربيني 76kw في السحابة ، وتصل الطاقة المحجوزة إلى 15 ٪ ، وهو أكثر ملاءمة لبناء الهضبة.
3. الجزء الهيدروليكي:
يتم تشغيل النظام الهيدروليكي بواسطة المضخة المزدوجة 32/32 ، والتي تدرك بشكل رئيسي المشي ورفع البرج وتغذية أنابيب الحفر ورفع أنابيب الحفر وما إلى ذلك.
